气化炉发电项目
通过3D模型直观展示智能储能系统的内部结构和工作原理

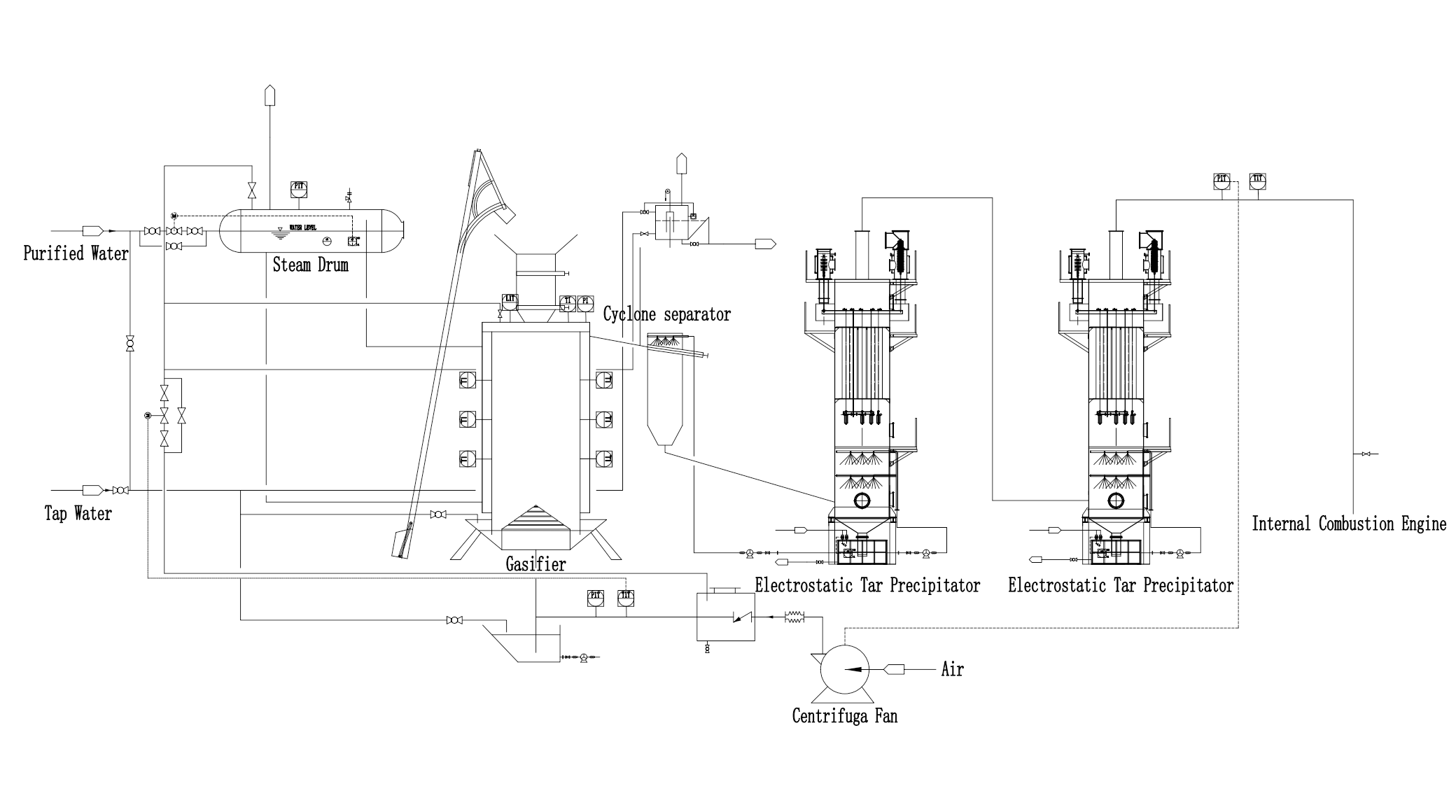

了解我们整体流程的能量转化工艺流程

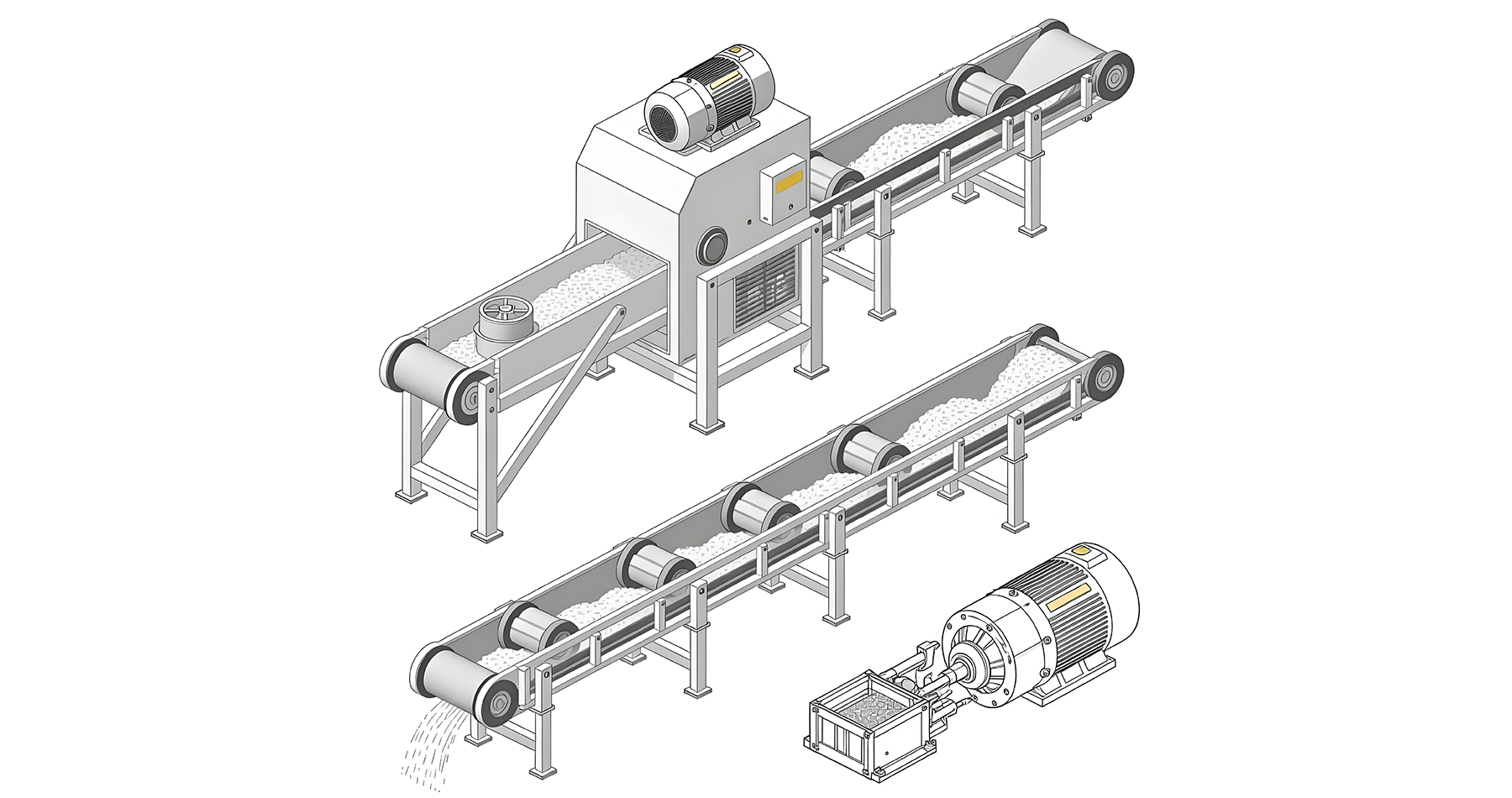

木片原料通过原料输送装置运输到气化炉中进行燃烧,产生燃气。
燃气进入旋风除尘器初步去除颗粒物,旋风除尘器设置喷淋进一步减少灰尘数量,喷淋热水防止焦油凝固。
燃气进入二级喷淋电捕一体设备,将颗粒物和焦油去除,此设备下端是喷淋段,主要去除颗粒物和部分水溶性气体,上端为电捕焦油段,主要去除焦油。

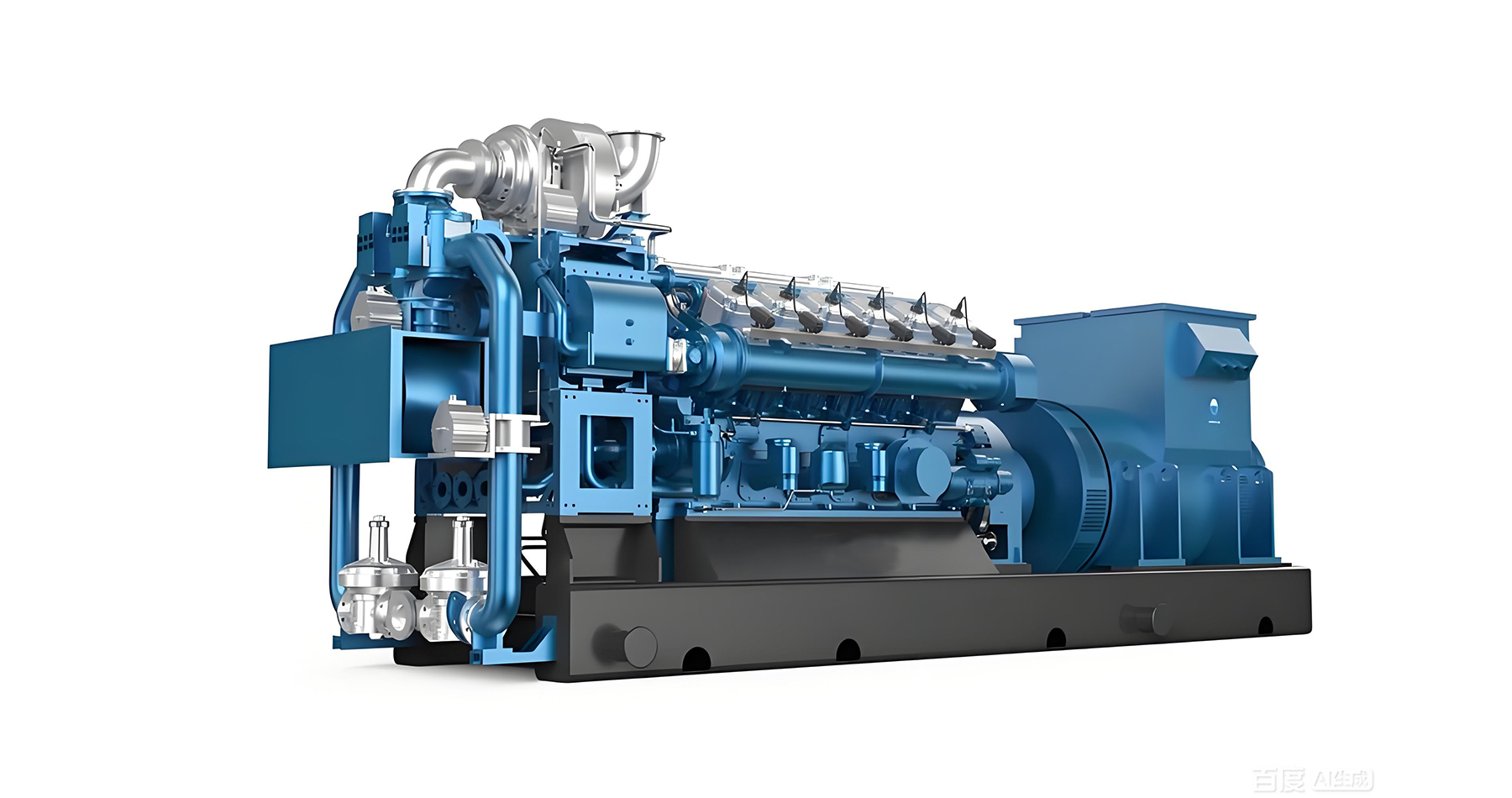

生物质燃气通入内燃机中,通过燃烧燃气产生高温高压气体,驱动活塞运动转化为机械能,再通过发电机转换成电能。核心是“化学能→热能→机械能→电能”的转换过程。
直观展示生物质气化炉的完整流程
